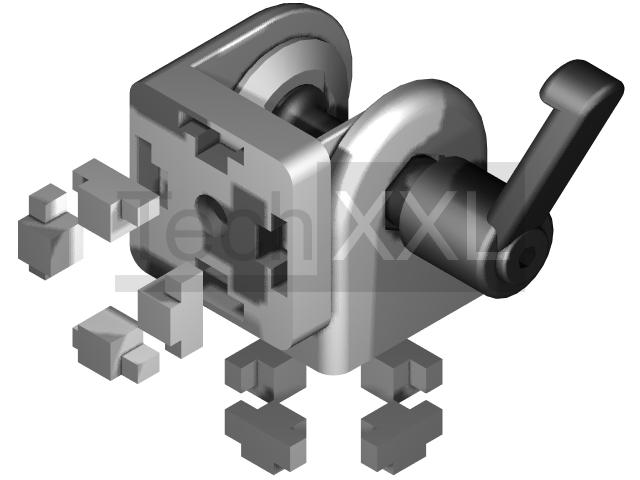

Przegub 6 30x30 z dźwignią zaciskową

Informacje techniczne
Typoszereg: Rowek 6
Typ: I

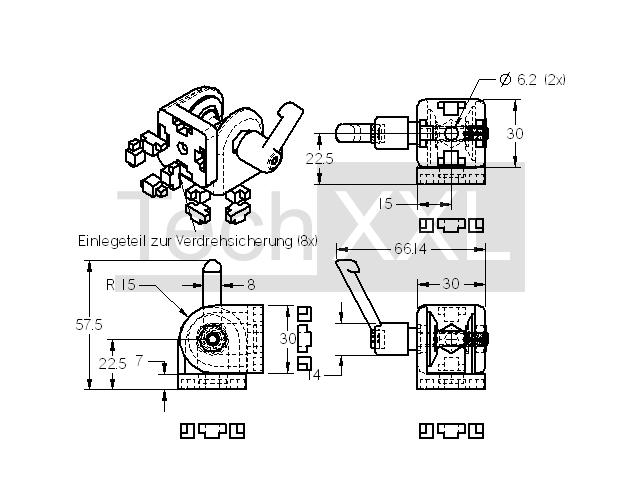

Wymiary (mm): 45 x 30 x 30
Materiał: ZN beschichtet
Waga: 0,1665 Kg
TIN: 100162
CAD Dane
---------------
z magazynu

Proszę uwzględnić

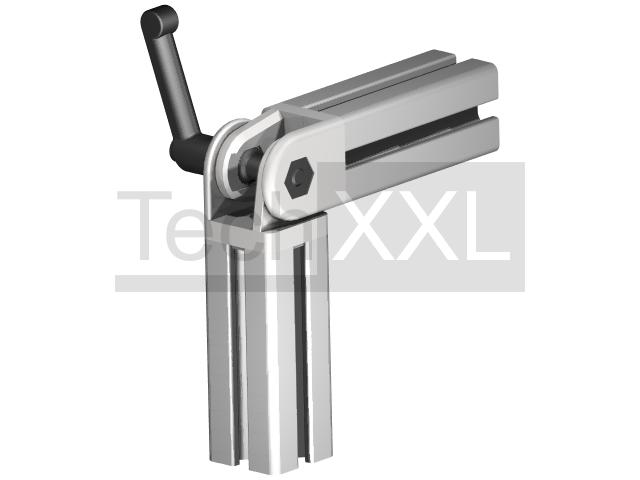

Przeguby służą do mocowania stałego lub ruchomego dwóch profili pod dowolnym kątem. Maksymalny zakres obrotu wynosi 180 °. Dźwignia blokująca umożliwia ustawienie dowolnego kąta. W przypadku montażu od czoła należy wykonać gwint M6 w otworze rdzeniowym. Do montażu stosuje się 2 śruby M6x18. Montaż w rowku profilowym odbywa się za pomocą 2 śrub ISO 7380 M6x12 i 2 wpustów bez podcięcia M6. Może być stosowany ze wszystkimi profilami serii 6 w siatce 30

Tutaj możesz szybko i łatwo poprosić o najlepszą obecnie możliwą cenę. Natychmiast otrzymasz ofertę obejmującą czas dostawy i dostępność. Zwykle mamy towar w magazynie.

od 9.27 €/szt. netto

Please choose (bitte wählen):

zapytaj o dogodną cenę za sztukę
⮮
